TOUCH SCREEN:

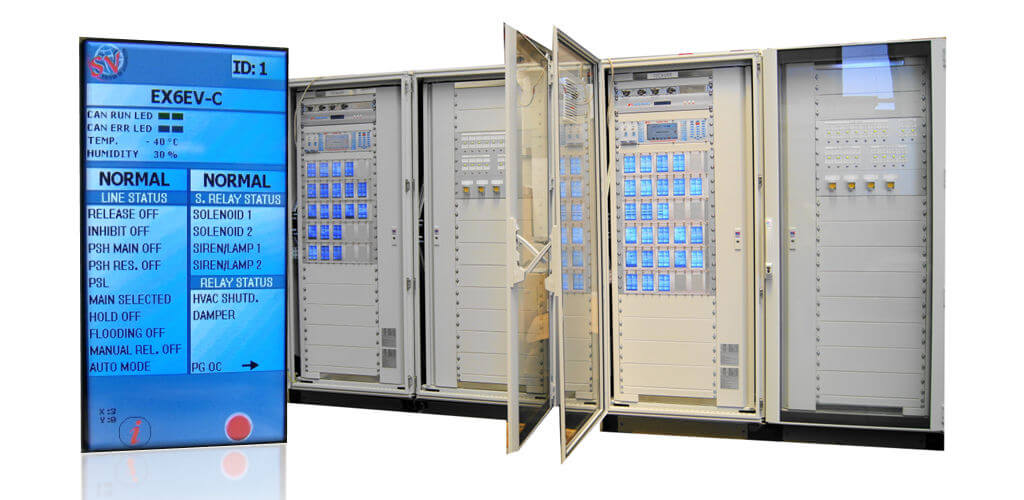

The Fire Control Panel uses the EXFIRE360 cards of new technological conception, comes with its 4.3 ″ LCD color Touch Screen, differentiates the various fire-fighting modes of the conditions of Alarm, Excluded, Anomaly, Test, Rest, with different colors , in accordance with the Certification obtained EN54_2, EN12094, EN54-4.

The 4.3 ″ Touch Screen LCD screen has the purpose of making information on the priorities of the fire event visual and immediate, with the aim of “saving human life”.

A lot of up-to-date information is provided to the user on the absorption voltages of the electronic boards, of the individual 4-20mA channels; the operating temperature and humidity of each individual board, the serial number for self-recognition; all operating voltages 24Vdc, 5Vdc, 3.3Vdc as a real “Tester” tool; the resistive value of the single channel, the general absorption of the control panel in any condition, and the software monitoring of the hardware blocks of the boards.

About 10 different Hardware sections are monitored with control and verification of the internal SIL software, double drivers available to the board to communicate with the CANBUS protocol SIL2 certified, automatic exchange of redundant channels, and other useful information available directly in the manuals of the boards.

The operator can query the LCD Touch Screen card without difficulty, selecting the pages with a simple touch.

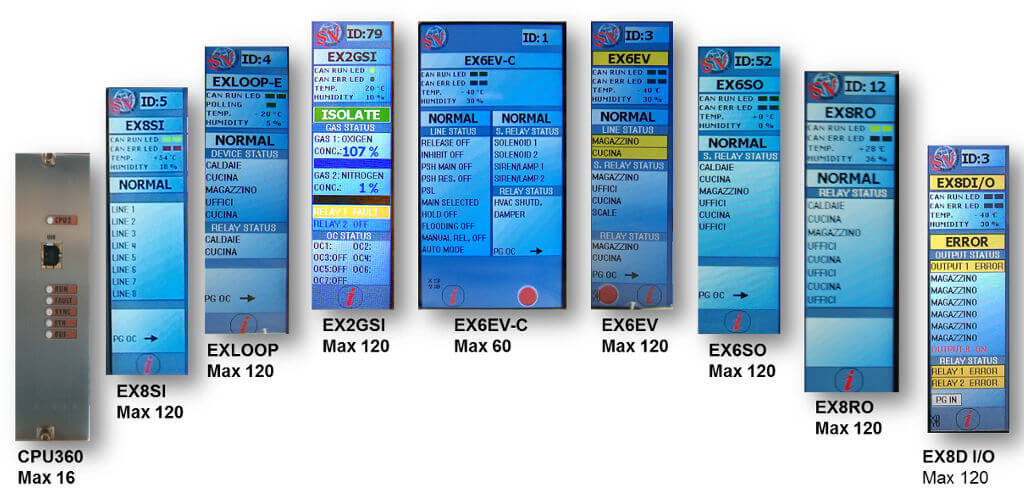

LE CARTE

CPU360

The CPU360 is equipped with 2 RS485 serial communication ports, 2 CANBus interfaces; 1 USB port for local software programming, 1 Ethernet communication port. The interface between this EXFIRE360 card and the various services of the control panel takes place via write / read accesses to preset addresses in the CPU I / O map.

BUSCPU

La fonction principale du BUSCPU est de gérer toutes les communications redondantes, de l’échange de CPU à l’échange de communication TCP-IP, RS485, RS232. Toutes les informations seront affichées sur l’écran principal de l’unité de contrôle, avec la possibilité de vérifier son fonctionnement.

La carte d’interface BUSCPU EXFIRE360 est conçue pour contenir et insérer les CPU dans le rack de la plaque inférieure.

BUSFR

Le BUSFR de la série EXFIRE360 permet le logement des différentes faces avant. Écran tactile MODLCD. Il est interfacé avec le CANBUS via deux ports série 485 redondants. Chaque panier CanBus interne doit être interfacé avec son propre panier BusLCD avant; même si en cas de problème le CanBus peut fonctionner sans le BUSFR. La carte BUSFR EXFIRE360 est accessible à l’arrière du rack, à l’aide des charnières pour déverrouiller la porte.

MASTER LCD

Le MasterLcd a été créé pour afficher et vocaliser toutes les informations sur l’écran tactile LCD. L’interface opérateur du nouvel EXFIRE360 est composée d’un écran LCD graphique tactile de 8 pouces, de 22 LED de signalisation et de 24 touches de fonction; une entrée USB pour accéder à la configuration avec une clé USB.
Sa principale fonctionnalité est le tri des informations.

MODLCD

Écran tactile couleur LCD 4.3 ″, différencie les différents modes de prévention des incendies des conditions d’alarme, exclues, anomalie; Test, repos, avec différentes couleurs, conformément à la certification obtenue EN54_2, EN12094, EN54-4. L’écran tactile LCD de 4,3 ″ a pour but de rendre les informations sur les priorités de l’incendie visuelles et immédiates; et avec son écran tactile et son menu interne, il devient facile d’approcher les informations.

EX8SI

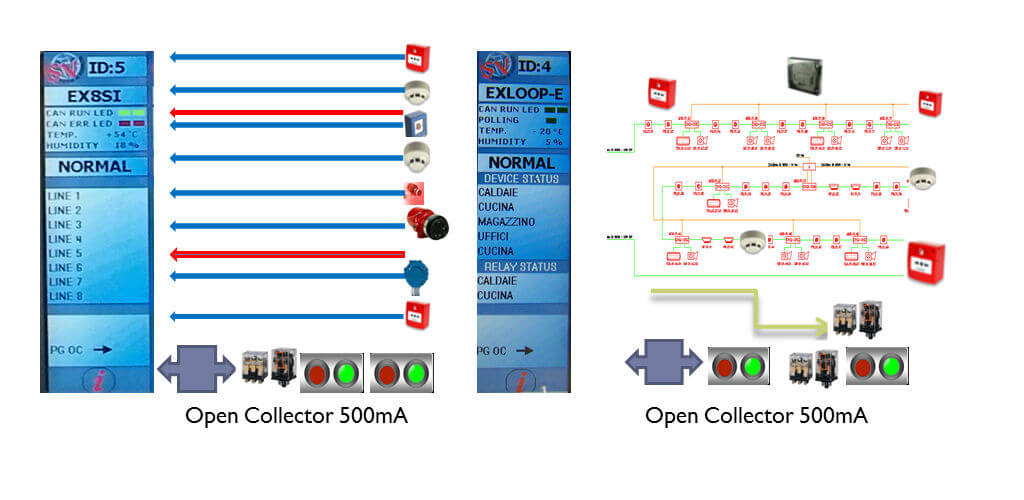

La carte EXFIRE360 dispose de 8 entrées 4-20 mA symétriques et est complète de 7 collecteurs ouverts programmables en Préalarme; Alarme et défaut pour chaque ligne d’entrée supervisée. Tous les canaux sont programmables individuellement et les lignes peuvent être configurées séparément; réglage du niveau de pré-alarme / alarme, désactivation de ligne, fonctionnement en ligne simple ou croisée; intervention simple ou double.

Gère les systèmes de détection avec des lignes conventionnelles (non adressées); il est particulièrement adapté pour une utilisation dans des systèmes avec des lignes de détection déjà existantes et pour contrôler des systèmes à sécurité intrinsèque. Il est utilisé pour contrôler des dispositifs tels que des pressostats, des boutons de décharge, des vannes de fermeture, des contacts ouverts ou fermés.

Il est également très approprié pour contrôler les systèmes de sécurité technologiques. Lorsqu’il est initialisé sans le logiciel de programmation «Protection», un Open Collector est associé à toutes les entrées qui les active en condition d’alarme.

EXLOOP

La boucle de la carte EXFIRE360 alimente et gère une connexion en anneau sur laquelle tous les appareils adressables analogiques et numériques de la série ESP peuvent être installés. En pratique, il se comporte comme une petite unité de contrôle autonome; capable de signaler les conditions d’alarme et de défaut sur l’afficheur avant qui se produisent sur la boucle contrôlée.

Le nombre maximum d’appareils est de 127 points pour chaque boucle. Toutes les conditions lues par les périphériques d’entrée (boutons, détecteurs, etc.) envoyées ultérieurement via Bus à la CPU de base de la même carte; ainsi que le CPU EXFIRE360 qui les traite et les affiche de manière appropriée.

L’UC de base après le traitement des informations des autres cartes EXFIRE360 insérées dans les racks de la centrale; et envoie à la carte EXLOOP-E les instructions des cartes de commande (actionneurs) que ces derniers doivent activer. A la mise sous tension de l’unité de contrôle, la carte EXLOOP-E vérifie et enregistre la présence de tous les équipements sur la boucle.

EX8D I/O

La carte EXFIRE360 gère 8 lignes d’entrée numériques (canaux 1 à 8) qui ne peuvent prendre que les états actif ou inactif. Sur le panneau avant, il y a un écran qui indique l’état des entrées (entrée active ou inactive). Les entrées de la carte d’E / S EX8D sont surveillées en permanence par l’unité de contrôle qui adapte les états des sorties en fonction des logiques prédéfinies.

Étant donné que les connexions d’entrée ne sont pas surveillées, il est recommandé d’utiliser la carte uniquement pour des applications non critiques ou liées à la sécurité. La carte est particulièrement adaptée à l’interfaçage avec d’autres panneaux de contrôle ou avec d’autres cartes de terrain, concentrateurs, etc.

EX2GSI

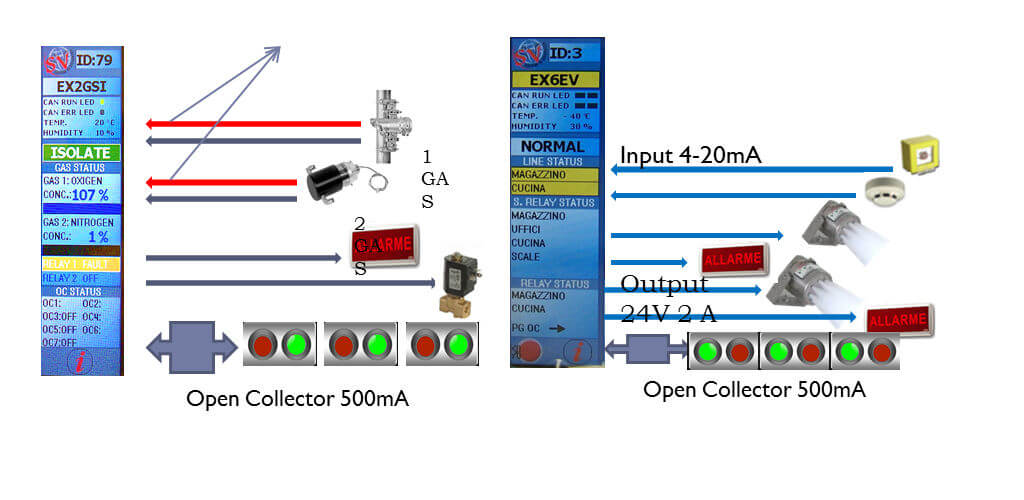

La carte EXFIRE360 EX2GSI dispose de deux entrées analogiques redondantes 4-20mA avec deux seuils qui peuvent être réglés sur la carte par programmation; 7 Open Collector programmable dans Préalarme; Alarme et défaut pour chaque ligne d’entrée et deux relais supervisés avec une capacité de 2A pour les blocs de vannes gaz, etc.

Les types de transducteurs suivants peuvent être connectés à cette carte: capteurs d’explosivité, capteurs de toxicité, capteurs d’oxygène; capteurs de température, capteurs génériques 4-20mA. Les canaux sont testés en permanence pendant le fonctionnement. Au démarrage du panneau de commande, les signaux sont inhibés pendant 45 secondes, pour permettre au courant de ligne de se stabiliser.

EX6EV‐C

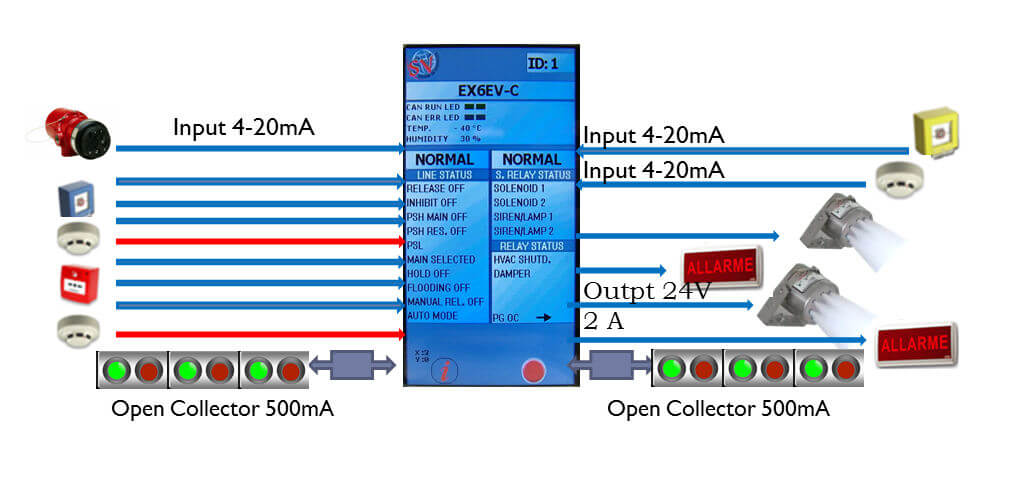

la carte combinée EXFIRE360 ex6ev-c est dédiée à l’arrêt automatique; il est également certifié selon la norme uni en12094‐1; il contient en lui-même l’ensemble des lignes d’entrée et de sortie pour réaliser le processus de décharge de manière complète.

Lorsque les deux cartes sont programmées pour gérer la fonction d’extinction, l’afficheur frontal devient unique, donnant vie à une seule carte intégrée.
L’écran tactile LCD présente l’état de toutes les lignes d’entrée et de sortie dont l’ouverture et le court-circuit sont surveillés.

EX6SO

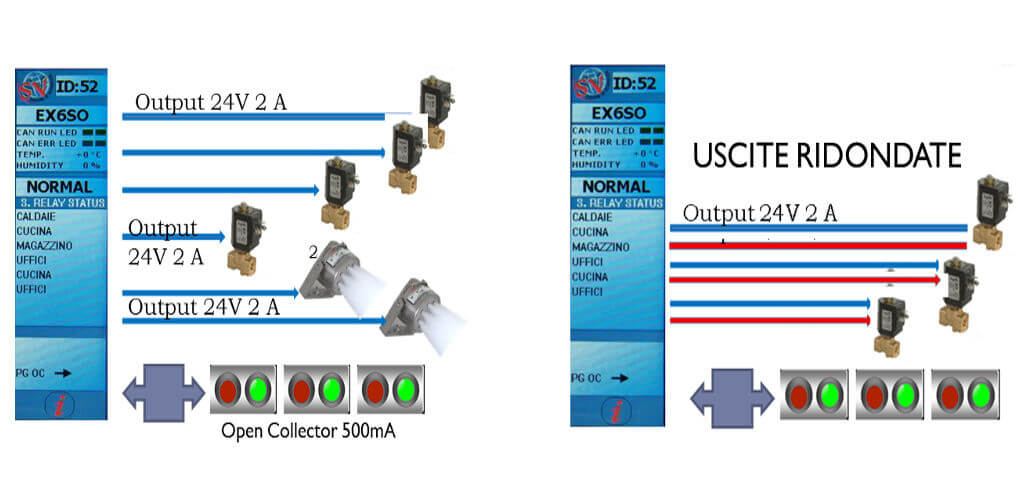

La carte EXFIRE360 contrôle 6 lignes de sortie et est capable de délivrer un courant de 2 A à 24Vdc pour chaque sortie.
Le contrôle de ligne est effectué uniquement lorsqu’il est désactivé et peut être configuré individuellement pour chaque ligne de la manière suivante:

2.2 INVERSÉ DE LA POLARITÉ

Il consiste à alimenter la charge au repos avec une tension de polarité inversée par rapport à la normale. Ce système n’est pas capable de contrôler le rendement de la charge car la tension inverse est bloquée par une diode placée en série avant la charge et permet de contrôler efficacement toutes les charges résistives ou capacitives ( plaques électroniques acoustiques optiques ). Dans ce mode, la carte est capable de détecter à la fois le défaut dû à l’ouverture et le défaut dû au court-circuit de la ligne.

2.3 CONSOMMATION ACTUELLE

Dans ce cas, à l’état de repos, un courant d’environ 2 mA circule à travers la charge. En plus de la ligne, ce système contrôle également l’efficacité de la charge et convient donc à toutes les charges inductives (solénoïdes, bobines). Dans ce mode, la carte est capable de détecter le défaut dû à l’ouverture de ligne et au court-circuit.

Sur la carte, il y a deux contacts SPDT programmables avec des fonctions différentes. Ces relais peuvent être configurés normalement hors tension ou normalement sous tension. En sélectionnant le mode normalement alimenté, la condition d’anomalie est signalée même en cas de panne de courant de la carte.

EXMULTIBUS

La carte d’interface EXFIRE360 EXMULTIBUS a été créée pour gérer différentes solutions d’envoi d’informations sur le système EXFIRE360 (alarmes; anomalies, désactivation, exclusions, informations générales sur l’alimentation, tout ce qui s’interface avec l’unité de contrôle).

Carte unique en son genre, elle gère 2 entrées fibre optique TX – RX, 2 ports série RS – 232, 2 ports série RS – 485 et 2 ports Ethernet. La carte gère une série de protocoles.

EX8RO

La carte EXFIRE360 EX8RO est une carte avec 8 relais C – NC – NO propres qui s’activent selon des logiques programmables.
Il est donc possible d’activer chacune des 8 sorties indépendamment en l’associant à des événements et états qui se produisent dans les autres cartes de commande ou qui sont activés par des commandes à distance (autres unités de commande ou système de supervision).
